Surface Militärische Lagekarte

Surface Shell enthält die Anwendung "Militärische Lagekarte" mit Anwendungsicon

Suface Shell

Anwendung "Militärische Lagekarte" nach dem Start mit der Karte in Satellitenansicht mit zusätzlicher Beschriftung.

Satellitenbild mit Beschriftung

Straßenkarte des Münchener Südens

Straßenkarte

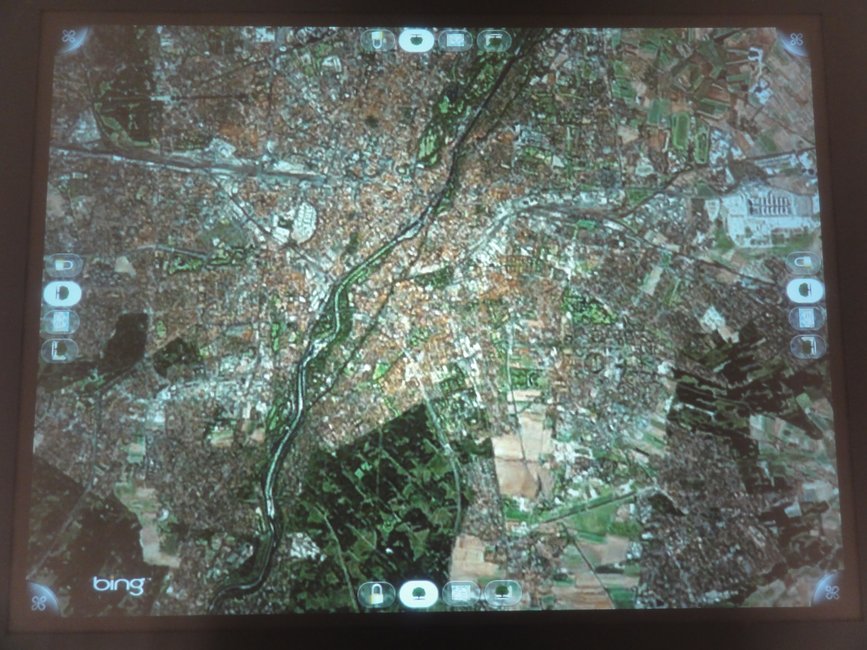

Satellitenbild des Münchener Südens

Satellitenbild ohne Beschriftung

Vier Buttons an jeder Seite der Darstellungsfläche, die zum Umschalten des Kartenmodus dienen oder den Kartenausschnitt fixieren.

Buttons zum Wechseln des Kartenmodus

Hineinzoomen in den Kartenausschnitt durchberühren zweier nahe aneinandergelegener Kartenpositionen und anschließendes Ziehen der Finger in entgegengesetzte Richtungen.

Vergrößern der Karte

Herauszoomen aus dem Kartenausschnitt durch berühren zweier voneineander entfernten Kartenpositionen und zusammenführen der Finger

Herauszoomen der Karte

Durch das Berühren der Karte mit mehreren Fingern und anschließendes Drehen um einen gedachten Mittelpunkt zwischen den berührten Kartenpunkten, kann die Karte gedreht, also die Ausrichtung der Karte geändert werden.

Drehen der Karte

Beim Herauszoomen aus der Karte zeigt sich, dass die Karte dreidimensional ist.

Karte bei minimaler Zoomstufe

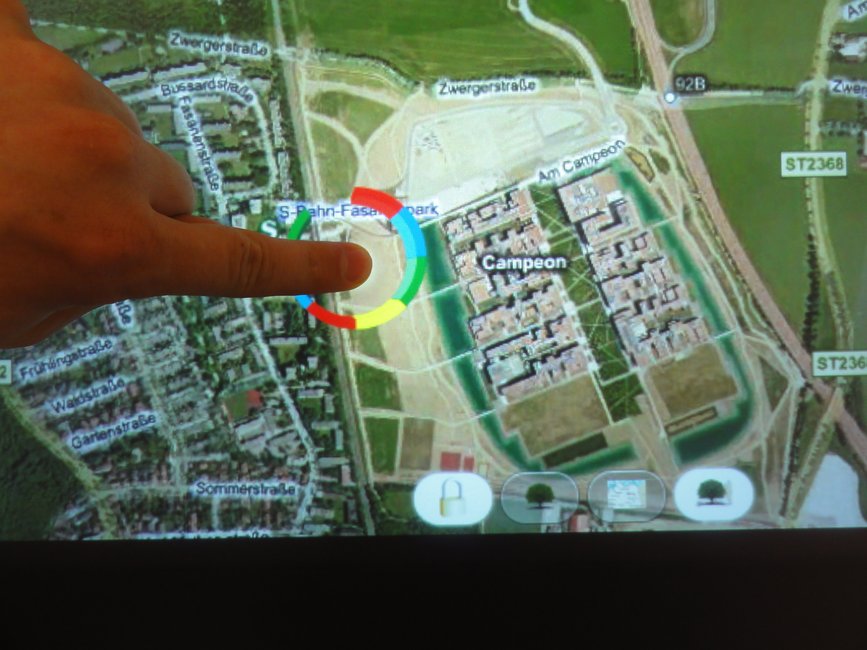

Durch das Halten eines Kartenpunktes bei fixierter Karte, kann ein taktischen Zeichen platziert werden.

Platzieren eines taktischen Zeichens

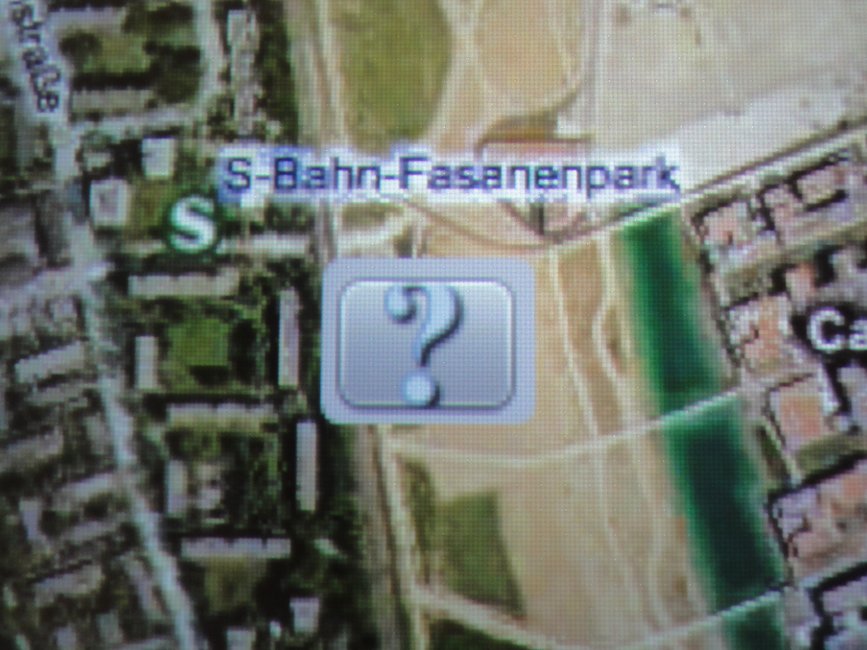

So sieht ein gerade platziertes taktisches Zeichen aus. Der Status ist unbekannt(=grau) und der Typ ist nicht festgelegt.

Platzhalterzeichen eines taktischen Zeichens

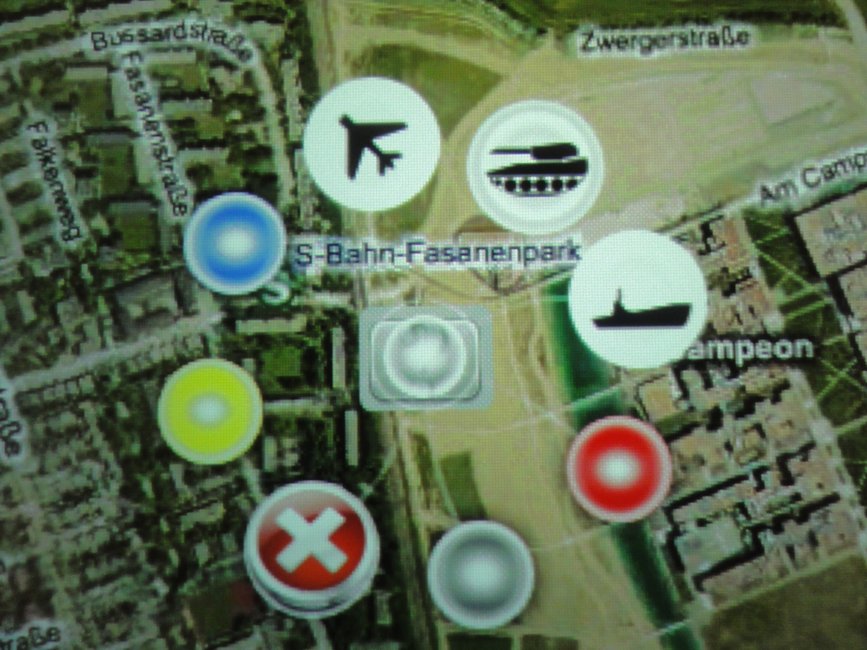

Nach kurzem Halten des taktischen Zeichens öffnet sich das Menü zur Spezifizierung des Zeichens.

Menü zur Auswahl eines taktischen Zeichens

Taktisches Zeichen ohne konkreten Typ mit dem Status neutral.

Neutrales taktisches Zeichen

Durch das Navigieren durch die Ebenen des kaskadierten Menüs kann der Typ des taktischen Zeichens festgelegt werden.

Auswahl des Zeichentyps

Durch das Navigieren durch die Ebenen des kaskadierten Menüs kann der Typ des taktischen Zeichens festgelegt werden.

Feinselektion des taktischen Zeichens

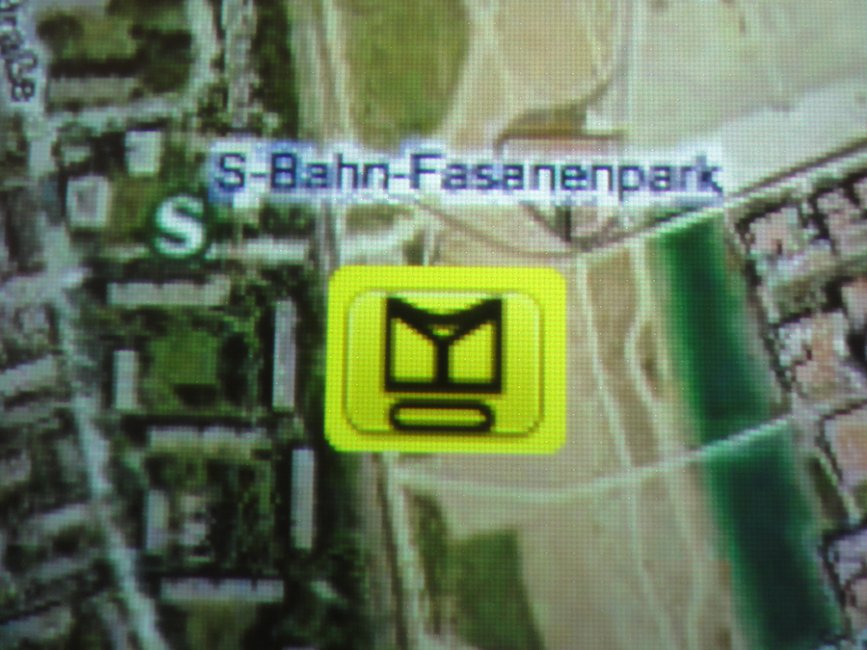

Taktisches Zeichen mit dem Typ "Minenverleger" und dem Status neutral.

Zeichen eines neutralen Minenlegers

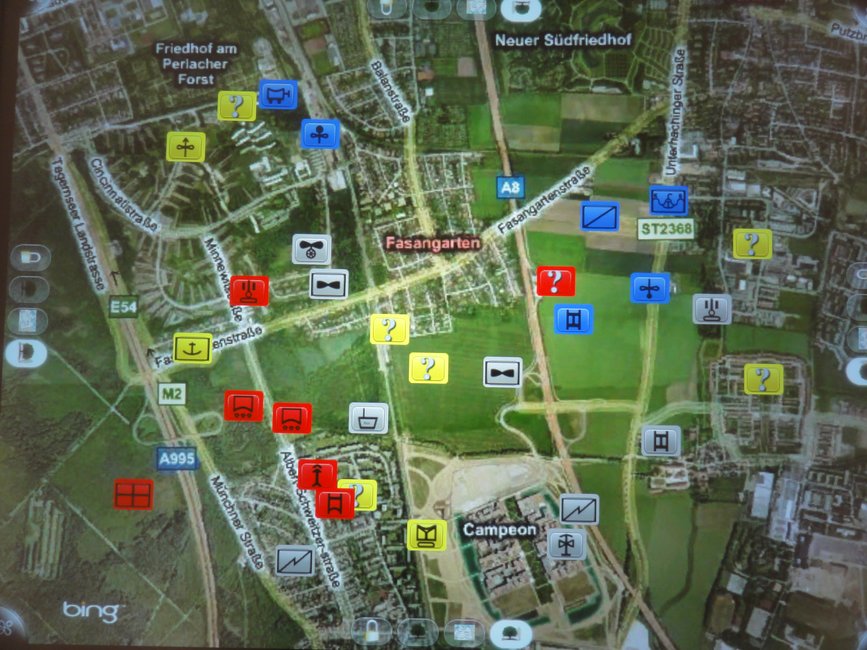

Dies könnte ein Beispiel für ein reales Lagebild mit einer großen Zahl an Kontaktinformationen, dargestellt durch die taktischen Zeichen, sein.

Verschiedene taktische Zeichen

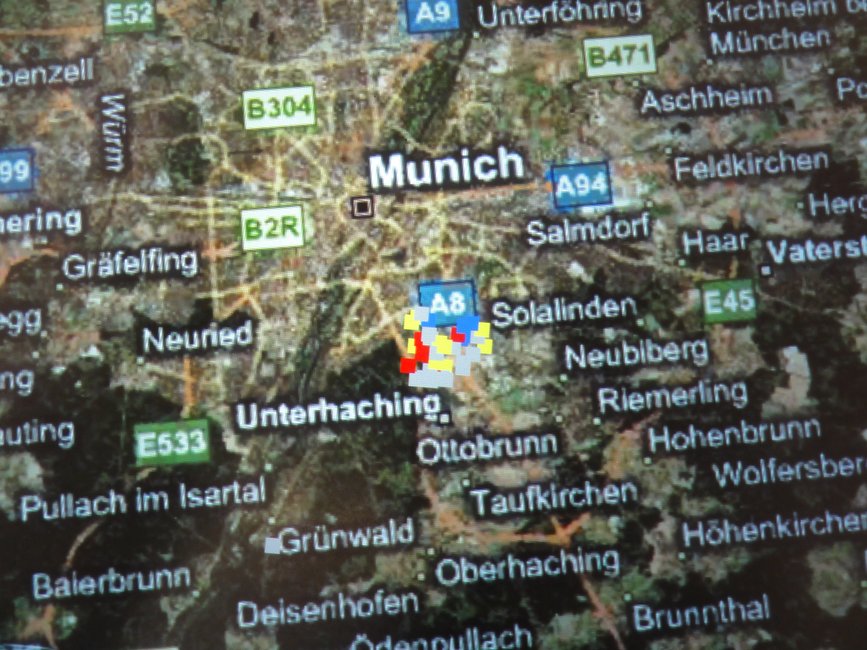

Zommt man aus der Karte heraus, wenn bereits taktische Zeichen platziert sind, so werden diese ab einer gewissen Zoomstufe verkleinert angezeigt, um die Übersichtlichkeit zu wahren.

Miniaturdarstellung der Zeichen

Um die Karte dem aktuellen Lagebild anzupassen, können taktische Zeichen verschoben werden.

Verschieben eines taktischen Zeichens

Ein Beispiel für eine klassische, papiergebundene Lagekarte. Auf ihr sind einige taktische Zeichen, sowie die Zuständigkeitsbereiche der Einheiten eingezeichnet

Papiergebundene Lagekarte ¹

Quellen und Fußnoten:

Bildquelle: http://www.taktiklehrer.de/img/DRM_2011_vorb_4.JPG. ↩
