Interaktionsmechanismen

Zur Nutzung des BCI ist das tragen einer Kappe mit Elektroden zur Messung von Gehirnströmen notwendig.

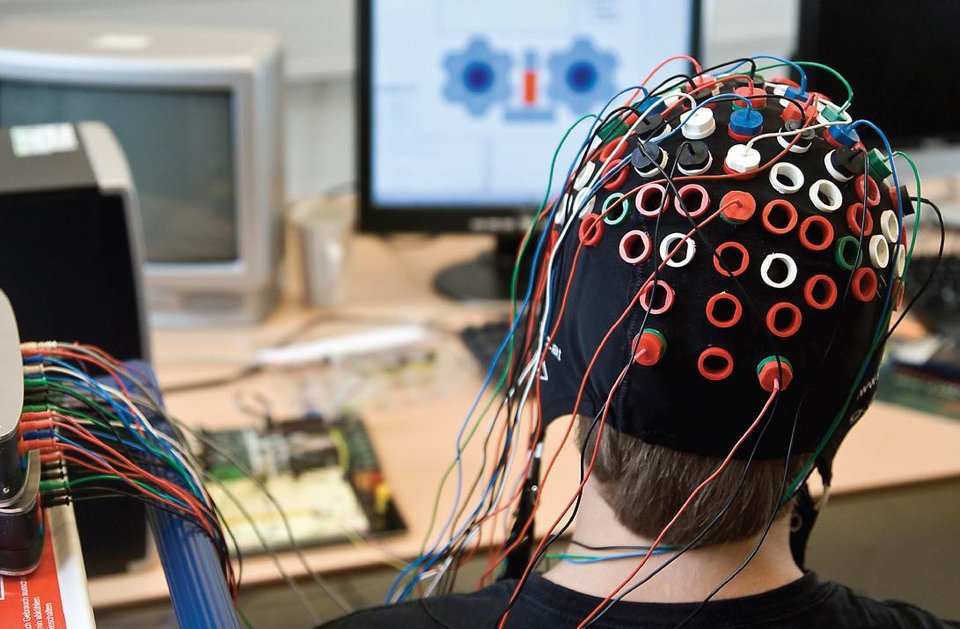

Brain-Computer Interface in Nutzung ¹

Buchstabenmatrix zur Eingabe, Kappe mit Elektroden und Rechner zur Nutzung der Anwendung

Brain-Computer Interface Hardware ¹

Infrarotkamera und IR-LEDs zur Ausleuchtung des Bereichs vor dem Nutzer und Aufnahme der reflektierten Infrarotstrahlen

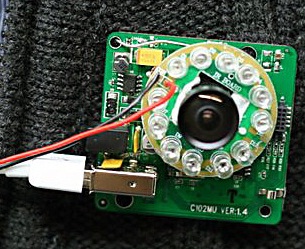

Imaginary Interface Hardware ²

Die L-Geste mit der nichtdominanten Hand spannt die Eingabefläche auf, auf der dann mit der dominanten Hand gezeichnet werden kann.

Skizze mit Imaginary Interface ²

Inhalte können auf einer Darstellungsfläche berührt werden und durch das Berühren der anderen Darstellungsfläche dorthin verschoben werden. Dies funktioniert auch, wenn zwei Nutzer sich die Hand geben und mit der anderen Hand eine Darstellungsfläche berühren.

Displayübergreifende Mehrbenutzerinteraktion ³

Drei Kameras und Projektoren sind an der Decke des Raumes befestigt und können so auf alle Oberflächen im Sichtfeld der Kameras projizieren und die Nutzerinteraktion registrieren.

LightSpace Hardwaresetting ³

Zur Interaktion mit Magic Window werden neben einem Rechner Infrarot-LEDs am Kopf des Nutzer (hier an der Brille), eine Infrarotkamera (Wii-Mote unter dem Fernseher) und ein Anzeigegerät (Fernseher) benötigt.

MagicWindow benötigte Hardware ⁴

Die Darstellung auf dem Anzeigegerät wird immer auf den Nutzer ausgerichtet. Die Einbindung in eines Wii-Mote Controllers in die Interaktion schafft zusätzliche Freiheitsgrade.

Interaktion mit MagicWindow ⁴

Durch Rückprojektion können große Bodenflächen zur Interaktion genutzt werden.

Setting für großlächige MultiToe-Interaktion ⁵

Durch die Gewichtsverlagerung kann ein der Interaktionspunkt

Interaktion mit MultiToe ⁵

SecondLight nutzt ähnlich dem MS Surface eine Rückprojetktion für die Darstellung und Infrarotlicht und -kameras zur Touchidentifikation. Während das Surface eine statisch diffuse Oberfläche hat, kann Second Light die Oberfläche abwechselnd klar und diffus stellen, wodurch mit 2 Projektoren ein Bild auf die diffuse Oberfläche und ein Bild durch die Oberfläche hindurch projiziert werden kann.

SecondLight Hardware ⁶

Eine Projektion erfolgt auf die Oberfläche, eine zweite durch die Oberfkäche hindurch auf diffuse Materialien über der Oberfläche. So können zwei Bilder gleichzeitig angezeigt werden.

Zweier Bilder gleichzeitig mit SecondLight ⁶

Ein Projektor und eine Kamera sowie farbige marker an den Fingern stellen die neben einem tragbaren Rechner die benötigte Hardware.

Hardwarekomponenten von SixthSense ⁷

Durch den am Körper getragenen Projektor kann jede Oberfläche als Interaktionsfläche dienen. So kann man sich Karten der Umgebung anschauen und mit natürlichen Gesten modifizieren.

Gestensteuerung mit SixthSense ⁷

In der Kunststoffhülle befindet sich die Platine einer optischen Mouse mit Sensor, eine Stromversorgung, eine Taste und eine Antenne zur Übertragung der Sensordaten.

Soap Hardware ⁸

Soap stellt eine alternative zur Steuerung von Anwendungen auf großen Wanddisplays dar.

Soap zur Steuerung großer Wanddisplays ⁸

Das Echtzeitbild der Kamera eines Smartphones kann durch Touchevents manipuliert werden. Anschließend wird die Veränderung auf das Wanddisplay übertragen.

TouchProjector ⁹

Mit TouchProjector können Inhalte durch Touchinteraktion von einem Display auf ein anderes verschoben werden.

Displayübergreifende Interaktion ⁹

Das Panel mit Infrarot-LEDs leuchtet den Raum mit Infrarotlicht aus. Das von der Hand des Nutzers reflektierte Infrarotlicht wird dann durch die im Wii-Mote Controller verbaute Infrarotkamera aufgenommen und stellt so die Grundlage zur Gestensteuerung dar.

Hardware zur Gestensteuerung mit Wii-Remote ¹⁰
